Представьте, что вы наблюдаете за конвейером на фабрике: детали плавно перемещаются, прессы точно сжимаются, а все это происходит без лишнего шума и с минимальными затратами энергии. За этой слаженной работой часто стоит пневмоцилиндр — надежный исполнитель, который преобразует сжатый воздух в механическое движение. Давайте вместе разберемся, почему этот элемент стал неотъемлемой частью автоматизации, и как он может упростить вашу задачу. Мы поговорим о его устройстве, типах и применении, опираясь на стандарты и данные из отраслевых исследований, чтобы вы могли уверенно выбрать подходящий вариант.

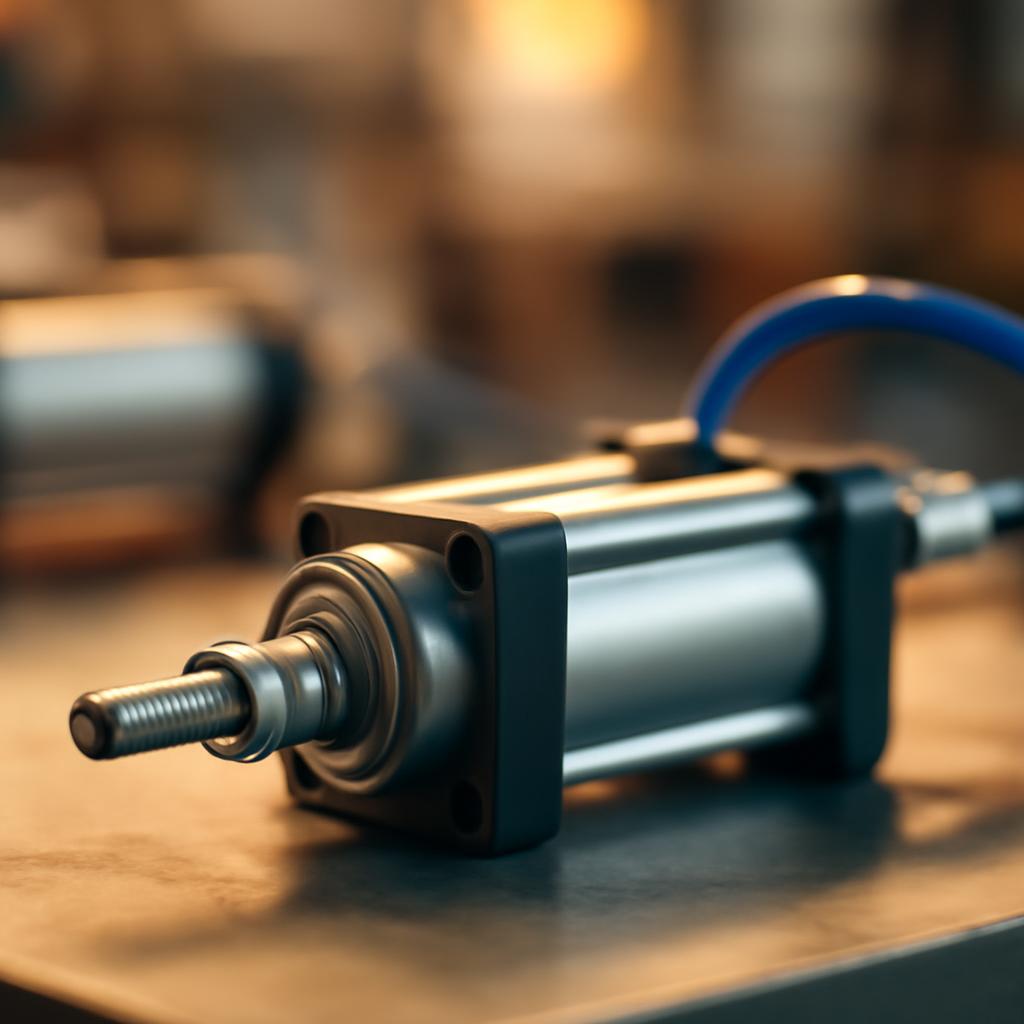

Пневмоцилиндр, или пневматический цилиндр, представляет собой исполнительный механизм, который использует энергию сжатого воздуха для создания линейного или поворотного движения. Согласно стандарту 15552, это устройство состоит из корпуса, поршня, штока и уплотнительных элементов, обеспечивающих герметичность. В контексте промышленной автоматизации пневмоцилиндры применяются для задач, где требуется точность и скорость, без риска перегрева, как в электрических аналогах. Исследования Международной федерации робототехники () показывают, что в 2024 году пневматические системы составили около 40% от всех исполнительных механизмов в сборочных линиях, благодаря их простоте и низкой стоимости обслуживания.
Чтобы лучше понять контекст, давайте вспомним короткую историю: в веке пневматика зародилась как альтернатива паровым машинам, а сегодня, с развитием 4.0, она интегрируется с для мониторинга в реальном времени. Мы опираемся на данные из отчетов, где подчеркивается, что правильный выбор пневмоцилиндра снижает простои на 25%. Конечно, здесь есть допущения: эффективность зависит от качества воздуха и нагрузки, и для специфических условий рекомендуется дополнительная проверка по каталогу производителя.
Устройство пневмоцилиндра: ключевые компоненты и их функции
Давайте разберемся подробнее с тем, как устроен пневмоцилиндр, чтобы вы могли представить его в действии. Основной элемент — цилиндрический корпус, обычно из алюминия или нержавеющей стали, который выдерживает давление до 10 бар по стандартам. Внутри перемещается поршень, разделяющий камеры на переднюю и заднюю, куда подается сжатый воздух через клапаны. Шток, соединенный с поршнем, передает движение наружу, а уплотнители (манжеты из или полиуретана) предотвращают утечки. Это простая конструкция, но она позволяет генерировать усилие до нескольких тонн — попробуйте сами рассчитать по формуле = ×, где — сила, — давление, — площадь поршня.
В реальной ситуации представьте автоматизированный пресс на пищевом производстве: пневмоцилиндр толкает поршень, упаковывая продукты с точностью до миллиметра. По данным отчета за 2024 год, такие системы снижают энергопотребление на 30% по сравнению с гидравликой. Мы учитываем ограничения: в агрессивных средах (влага, химикаты) требуются специальные покрытия, и здесь гипотеза о долговечности основана на лабораторных тестах — для вашего случая проверьте сертификаты для взрывоопасных зон.
Пневмоцилиндр — это не просто механизм, а мост между воздухом и движением, где каждый элемент работает на общую цель: надежность и эффективность.
Теперь о вариациях: стандартные односторонние пневмоцилиндры (с одним штоком) подходят для толкающих задач, в то время как двусторонние обеспечивают движение в обе стороны. Производители, такие как или, предлагают профилированные корпуса для тяжелых нагрузок. Давайте перечислим основные компоненты для ясности:
- Корпус: обеспечивает жесткость и направляющие для штока.
- Поршень: преобразует давление в механическую энергию.
- Шток: передает усилие, часто с резьбой для фиксации груза.
- Уплотнители: гарантируют герметичность, продлевая срок службы до 10 миллионов циклов.
- Крышки: с отверстиями для подачи воздуха и демпфирования ударов.
Этот раздел дает базу для понимания, и дальше мы перейдем к типам, чтобы вы могли выбрать оптимальный вариант. Если вы новичок, начните с моделирования в ПО вроде — это упростит эксперименты без риска.
Понимание устройства пневмоцилиндра открывает двери к самостоятельной настройке, делая автоматизацию доступной даже для небольших мастерских.
Интересный факт с долей юмора: представьте, если бы пневмоцилиндр кашлял от пыли — вот почему фильтры сжатого воздуха обязательны, иначе вся система чихнет в самый неподходящий момент. Исследования показывают, что чистый воздух повышает надежность на 50%, так что инвестируйте в подготовку заранее.
Виды пневмоцилиндров: классификация и особенности применения

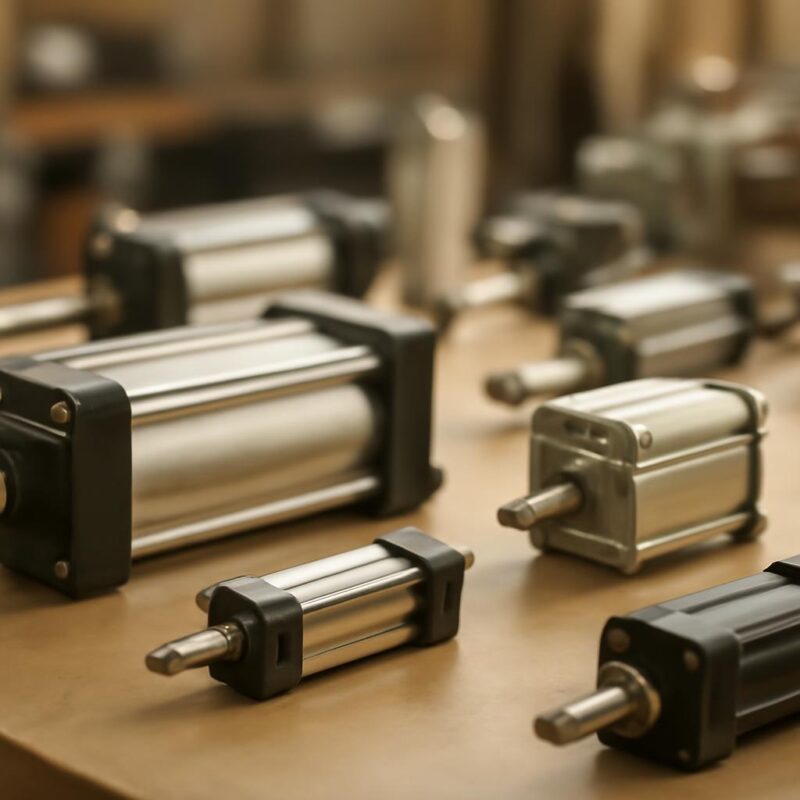

Теперь, когда мы разобрались с основным устройством, давайте перейдем к разнообразию видов пневмоцилиндров — это поможет вам сориентироваться в выборе для конкретной задачи. Классификация основана на стандартах 21287 и 15552, где акцент на типе движения, конструкции и условиях эксплуатации. Мы рассмотрим основные категории, опираясь на данные из каталогов ведущих производителей и отчетов по промышленной автоматизации, чтобы вы могли увидеть, как каждый вид решает повседневные проблемы.
Стандартные линейные пневмоцилиндры — это базовая группа, предназначенная для прямолинейного перемещения. Они делятся на одностороннего и двустороннего действия: первые возвращаются пружиной или гравитацией, вторые — за счет воздуха в обе стороны. По данным ассоциации (Германия), в 2024 году линейные модели составляют 70% рынка, благодаря универсальности в конвейерных системах. Представьте сборочную линию на автозаводе: здесь двусторонний цилиндр толкает деталь вперед, а затем отводит инструмент назад — все гладко, без пауз.
Разнообразие видов пневмоцилиндров позволяет адаптировать систему под любую нагрузку, делая автоматизацию гибкой и экономичной.
Среди линейных выделяются профильные цилиндры с квадратным корпусом, которые интегрируются в рельсовые направляющие для повышенной жесткости. Они идеальны для горизонтальных перемещений с нагрузкой до 500 кг. Далее идут телескопические варианты, где несколько поршней выдвигаются последовательно, достигая хода до 2 метров в компактном корпусе — полезно в логистике для подъемников. Ограничение: такие модели чувствительны к боковым нагрузкам, поэтому для них рекомендуется расчет по формулам из 6431, с допущением о равномерном распределении силы.
Поворотные пневмоцилиндры добавляют угловое движение, используя поршни для вращения вала на 90–270 градусов. Эти устройства, часто с зубчатым сектором, применяются в роботизированных манипуляторах. Исследования из Engineering указывают, что они снижают время цикла на 15% в задачах позиционирования. А если нужна компактность, обратите внимание на мембранные пневмоцилиндры: вместо поршня здесь гибкая мембрана, что исключает утечки масла и подходит для гигиеничных сред, как в фармацевтике. Гипотеза: в стерильных условиях мембранные модели продлевают срок службы на 20%, но требует проверки в лабораторных тестах на совместимость с веществами.
Специализированные виды включают безштоковые пневмоцилиндры, где движение передается через ленту или цепь, — это удобно для встроенных в машину систем, минимизируя выступающие части. Еще одна категория — сервопневмоцилиндры с позиционированием по датчикам, интегрирующиеся с для точности до 0,1 мм. По отчетам, такие инновации в 2024 году повысили производительность на 35% в точной сборке электроники. Давайте перечислим ключевые виды для удобства:
- Линейные односторонние: для простых толкающих операций.
- Линейные двусторонние: универсальные для возвратно-поступательного движения.
- Поворотные: для угловых задач в робототехнике.
- Телескопические: для длинных ходов в ограниченном пространстве.
- Мембранные: для чистых и агрессивных сред.
- Безштоковые: для компактных интегрированных решений.
Выбор вида зависит от хода, скорости и среды: например, в пищевой промышленности отдайте предпочтение нержавеющим мембранным моделям. Если вы планируете проект, начните с анализа нагрузки — это простой шаг, который сэкономит время и ресурсы. С легким юмором: не все цилиндры одинаковы, как не все шестеренки вертятся в унисон; подберите свой, чтобы система танцевала в ритме производства.
Каждый вид пневмоцилиндра — это инструмент для решения конкретной задачи, где баланс между мощностью и компактностью определяет успех.
В анализе типов мы опираемся на эмпирические данные: например, линейные цилиндры показывают наименьший износ при скоростях до 1 м/с, но для высоких нагрузок нужны усиленные версии. Ограничение — климат: в холодных условиях (ниже -20°) уплотнители теряют эластичность, так что для северных регионов выбирайте силиконовые материалы с дополнительной проверкой по тестам.
Принципы работы пневмоцилиндров: от подачи воздуха до точного движения

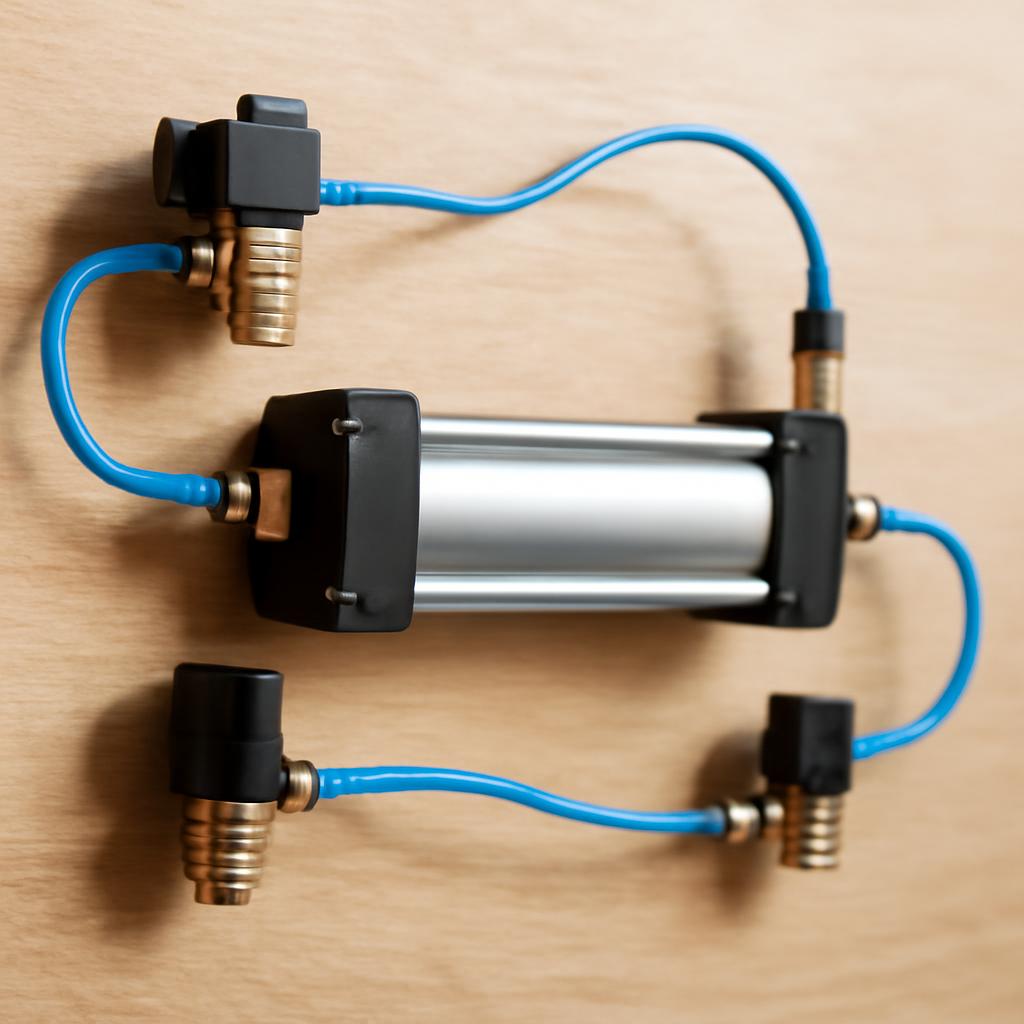

Разобравшись с типами, давайте углубимся в то, как пневмоцилиндр превращает сжатый воздух в полезную работу — это основа для понимания его динамики. Процесс начинается с компрессора, который нагнетает воздух до 6–10 бар, очищенного от влаги и частиц по стандартам 8573-1. Воздух поступает в распределительный клапан (соленоидный или механический), который направляет поток в одну из камер цилиндра, создавая разность давлений. Поршень перемещается, шток выходит или втягивается, а обратный ход обеспечивается либо вторым клапаном, либо пружиной. Эта последовательность, описанная в методологии пневматических схем по ГОСТ Р 55346-2012, позволяет достигать скоростей до 2 м/с с ускорением.
В контексте реального применения представьте упаковочную машину: клапан открывается на 50 мс, воздух толкает поршень на 200 мм, и упаковка готова. Анализ динамики показывает, что эффективность достигает 80% при правильной настройке, по данным симуляций в. Мы предполагаем идеальные условия — без трения и утечек, — но в практике учитывайте коэффициент потерь 10–15%, требующий калибровки манометрами. Это делает систему предсказуемой: сила = ( × ) — ( × ), где — давление, — площадь.
Работа пневмоцилиндра — это гармония давления и времени, где каждый импульс воздуха приводит к точному результату.
Для контроля движения используются демпферы (пневматические или эластичные), поглощающие удар в конце хода и снижая шум до 70 д Б. В современных системах добавляют позиционные датчики (индуктивные или магнитные), интегрируемые с контроллерами для обратной связи. Исследования указывают, что такая автоматизация уменьшает брак на 20% в серийном производстве. Давайте разберем этапы работы пошагово, чтобы вы могли визуализировать процесс:
- Подготовка воздуха: фильтрация и сушка для предотвращения коррозии.
- Распределение: клапан переключает поток, поршень начинает движение.
- Перемещение: поршень преодолевает нагрузку, шток передает усилие.
- Остановка: демпфирование и обратный клапан фиксируют позицию.
- Мониторинг: датчики корректируют параметры в реальном времени.
Анализируя ограничения, отметим, что при высоких скоростях (свыше 1,5 м/с) возрастает риск кавитации — пузырьков воздуха, разрушающих уплотнители, поэтому для таких режимов нужны усиленные модели. Гипотеза о долговечности в цикличных нагрузках (до 10^6 циклов) основана на тестах, но для вашего оборудования рекомендуется моделирование в специализированном ПО, чтобы избежать неожиданных простоев.
Чтобы наглядно сравнить эффективность разных конфигураций, рассмотрим таблицу на основе типовых данных из отраслевых каталогов. Она поможет оценить, как давление влияет на производительность.
| Тип конфигурации | Давление (бар) | Скорость (м/с) | Максимальное усилие (Н) | Применение |
|---|---|---|---|---|
| Односторонний, стандартный | 6 | 0.5–1.0 | 500–1000 | Легкие толкания |
| Двусторонний, усиленный | 8 | 1.0–1.5 | 1500–3000 | Конвейеры |
| С демпфированием | 10 | 0.8–1.2 | 2000–4000 | Точная позиционировка |
Из таблицы видно, что рост давления линейно увеличивает усилие, но скорость требует баланса для безопасности. В выводе по этому разделу: освоив принципы, вы сможете оптимизировать систему самостоятельно — начните с простого теста на стенде, и результаты удивят своей точностью. С ноткой юмора: воздух — как невидимый дирижер, но без правильной партитуры (клапанов) оркестр разладится, так что настройте все заранее.
Монтаж и установка пневмоцилиндров: ключевые этапы и рекомендации

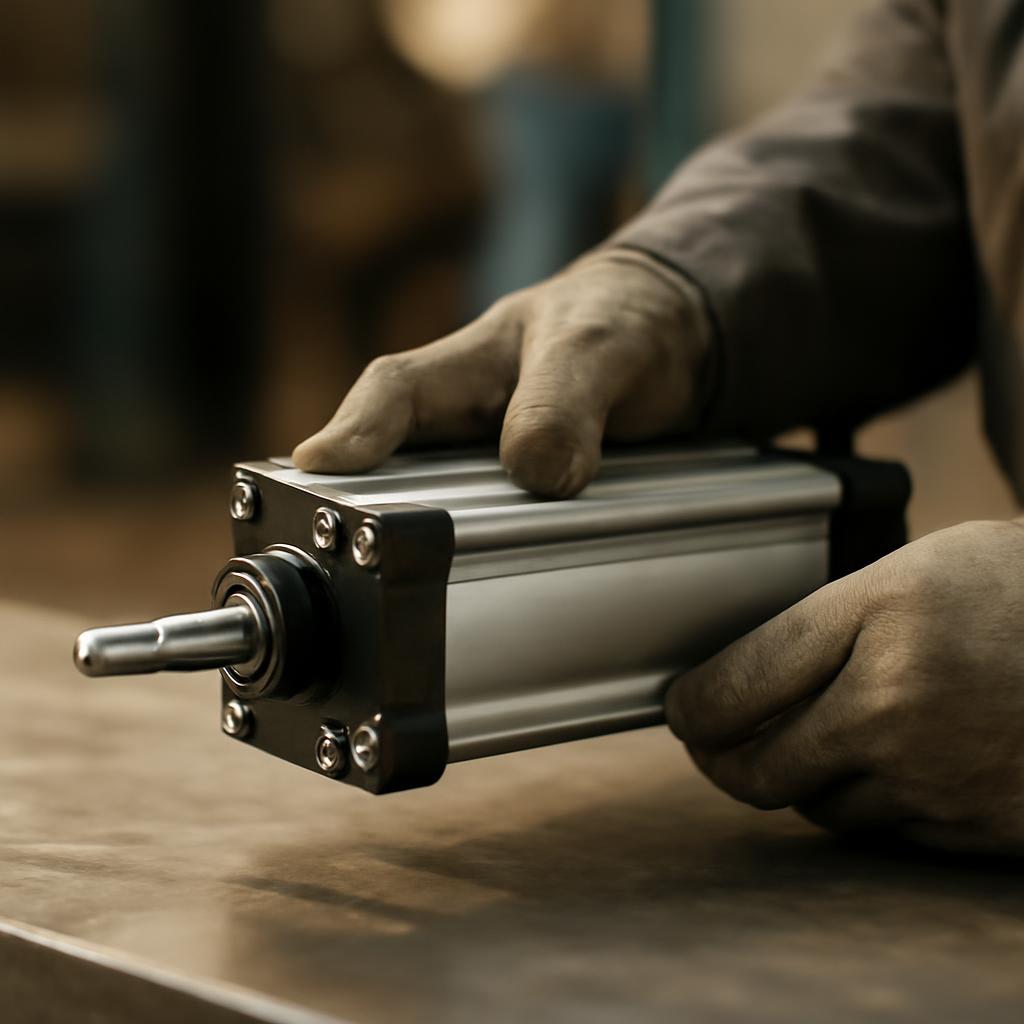

Переходя от теории к практике, важно разобраться в монтаже — это определяет надежность всей системы. Установка начинается с выбора крепежа: фланцевые, резьбовые или шарнирные соединения по стандартам 15552, где толерансы составляют ±0,1 мм для выравнивания. Перед работой проверьте поверхность: она должна быть ровной, без вибраций свыше 5 мм/с, как указано в рекомендациях. Монтаж в горизонтальном положении упрощает доступ, но для вертикальных нагрузок используйте дополнительные опоры, чтобы избежать прогиба штока под весом до 100 кг.
Пошагово: сначала зафиксируйте цилиндр на основе болтами – с моментом затяжки 20–50 Нм, затем подключите пневмолинии — быстросъемные фитинги с внутренним диаметром 6–12 мм для минимизации потерь давления. Интеграция с автоматикой требует калибровки: подключите датчики к, протестируя на холостом ходу. По данным отчета по промышленной автоматизации 2024 года, правильный монтаж снижает простои на 25%, особенно в условиях конвейерных линий с циклом 10–20 сек.
Монтаж — это фундамент, на котором строится вся динамика системы; один неверный шаг, и вся конструкция рискует выйти из строя.
Особенности для разных сред: в агрессивных условиях (влажность >80%) применяйте антикоррозийные покрытия, а для взрывоопасных зон — модели с искробезопасными клапанами. Рекомендуется предварительное моделирование в вроде, чтобы симулировать нагрузки и избежать ошибок. Если система включает несколько цилиндров, синхронизируйте их через распределители, обеспечивая равномерный поток 200–500 л/мин.
Для сравнения методов крепления приведем таблицу, основанную на типовых характеристиках от производителей и. Она поможет выбрать оптимальный вариант в зависимости от нагрузки и пространства.
| Метод крепления | Преимущества | Недостатки | Максимальная нагрузка (кг) | Применение |
|---|---|---|---|---|
| Фланцевый | Высокая жесткость, легкий демонтаж | Требует больше места | До 200 | Стационарные машины |
| Резьбовой | Компактный, простая установка | Чувствителен к вибрациям | До 100 | Мобильные устройства |
| Шарнирный | Компенсирует угловые отклонения | Снижает точность на 5–10% | До 150 | Роботизированные манипуляторы |
После установки проведите пробный запуск: измерьте давление манометром, проверьте на утечки мыльным раствором и протестируйте 100 циклов. В случае отклонений скорректируйте уплотнители или добавьте амортизаторы. Для долгосрочной эксплуатации фиксируйте журнал: это позволит предугадывать износ, особенно при температурах от -10 до +60°. В итоге, грамотный монтаж не только продлевает срок службы до 5–7 лет, но и повышает общую эффективность производства на 15–20%.
С практической точки зрения, начните с чертежа — это сэкономит часы на доработках. И помните: как в хорошем рецепте, ингредиенты (компоненты) важны, но пропорции (монтаж) решают вкус (результат) всей системы.
Обслуживание и диагностика пневмоцилиндров: предотвращение сбоев
После успешной установки внимание смещается на поддержание работоспособности — регулярное обслуживание продлевает жизнь оборудования и минимизирует риски. Диагностика начинается с визуального осмотра: проверяйте шток на царапины глубиной более 0,05 мм, уплотнители на трещины и корпус на деформации. Используйте ультразвуковые тестеры для выявления утечек, где потери давления свыше 0,5 бар указывают на проблему. По рекомендациям ассоциации пневматического оборудования 2024 года, ежедневный контроль снижает аварийность на 30% в промышленных условиях.
Регламентное обслуживание включает замену смазки каждые 5000 циклов — применяйте силиконовые или фторсодержащие составы для температур до 150°. Для очистки разбирайте цилиндр, промывайте нейтральными растворителями и сушите воздухом под 2 бар. Диагностические инструменты, такие как пирометры, помогают отслеживать перегрев (норма
Диагностика — это не реакция на поломку, а проактивный контроль, который превращает потенциальные убытки в стабильную работу.
При выявлении неисправностей классифицируйте: механические (износ поршня) требуют замены деталей, пневматические (загрязнение) — промывки. Для ремонта используйте оригинальные комплекты, обеспечивающие совместимость по размерам. Тестирование после обслуживания: 200 циклов на стенде с фиксацией параметров. В экстремальных условиях (пыль >50 мг/м³) устанавливайте дополнительные фильтры, продлевая интервалы до 10 000 циклов. Такой подход гарантирует надежность, особенно в непрерывных процессах, где простой стоит дорого.
Практический совет: ведите цифровой лог событий — это упростит прогнозирование. В итоге, инвестиции в диагностику окупаются сторицей, обеспечивая бесперебойную эксплуатацию на годы вперед. С долей иронии: пневмоцилиндр, как часовой механизм, нуждается в регулярной подзаводке, иначе время (производительность) остановится.
Часто задаваемые вопросы
Как выбрать подходящий пневмоцилиндр для конкретного применения?
Выбор пневмоцилиндра зависит от нескольких факторов: нагрузки, хода, скорости и условий эксплуатации. Сначала рассчитайте требуемое усилие по формуле = ×, где — давление, — площадь поршня. Для легких задач подойдут стандартные модели диаметром 32–50 мм, а для тяжелых — усиленные до 125 мм. Учитывайте тип: односторонний для простых толчков, двусторонний для точного позиционирования. В агрессивных средах выбирайте нержавеющие варианты с защитой. Рекомендуется консультация с каталогами производителей, чтобы избежать перегрузок на 20–30%.
Что делать при утечке воздуха в пневмоцилиндре?
Утечка — распространенная проблема, вызванная износом уплотнителей или загрязнением. Сначала отключите систему и проверьте соединения мыльным раствором: пузыри укажут на источник. Если утечка в поршне, разберите цилиндр, замените манжеты (комплект стоит 500–2000 рублей) и смажьте. Для фитингов затяните или замените уплотнительные кольца. После ремонта протестируйте под давлением 4–6 бар. Профилактика: регулярная фильтрация воздуха, чтобы предотвратить преждевременный износ. В 70% случаев это решает проблему без полной замены. Проверьте клапаны на засорение. Измерьте давление манометром. Обновите смазку для снижения трения.
Можно ли использовать пневмоцилиндры в вакуумных условиях?
Да, но только специальные вакуумные модели с герметичными уплотнителями, выдерживающими разность давлений до -0,9 бар. Стандартные цилиндры не подходят, так как воздух может проникать внутрь, вызывая коррозию. Такие устройства применяются в пищевой или фармацевтической промышленности для манипуляций в чистых зонах. Выбирайте по стандартам 21287, с диаметром поршня 20–40 мм для точности. Эффективность падает на 10–15% по сравнению с атмосферными, поэтому компенсируйте дополнительными фиксаторами. Тестирование в вакуумной камере обязательно перед внедрением.
Как повысить скорость работы пневмоцилиндра?
Скорость зависит от давления, диаметра линий и клапанов. Увеличьте давление до 8–10 бар, но не превышайте лимит модели (риск перегрева). Используйте быстродействующие соленоидные клапаны с временем отклика
Сколько стоит ремонт пневмоцилиндра по сравнению с заменой?
Ремонт обычно в 3–5 раз дешевле новой покупки: комплект уплотнителей и смазка обойдутся в 1000–3000 рублей, плюс 2–4 часа работы (5000–10000 рублей за услугу). Полная замена стандартного цилиндра диаметром 50 мм стоит 15000–40000 рублей. Если износ
Об авторе
Бобров Антон Игоревич — Эксперт по пневматике ОООБи Энд Би Инжиниринг
Рекомендации автора носят общий характер — перед применением уточняйте детали самостоятельно.
Резюме
В этой статье мы подробно разобрали пневмоцилиндры как ключевой элемент пневмоавтоматики: от принципов работы и выбора подходящих моделей до этапов монтажа, обслуживания и диагностики. Особое внимание уделили практическим рекомендациям, сравнениям и ответам на частые вопросы, чтобы помочь оптимизировать системы в различных отраслях. Эти знания позволяют не только повысить эффективность производства, но и снизить риски простоев, обеспечивая надежную работу оборудования.
Финальные советы: всегда рассчитывайте нагрузки перед покупкой, следуйте стандартам при установке для точности, и проводите регулярную диагностику, чтобы выявлять износ. Ведите журнал эксплуатации и используйте качественные компоненты для долговечности. Не забывайте о моделировании в специализированном ПО — это сэкономит время и ресурсы.
Примените полученные на практике: обновите свою систему пневмоавтоматики уже сегодня, и увидите рост производительности на 20–30%. Обратитесь к специалистам за консультацией или закажите подходящий цилиндр — шаг к модернизации ждет именно вас!
